Регулятор реактивной мощности PIC-KVAR
!!!Модельный ряд расширен регуляторами новой версии!!!

Регулятор предназначен для автоматизации процесса компенсации реактивной мощности в составе конденсаторной установки в сетях переменного тока напряжением 0,4-10 кВ
Технические данные и характеристики
- Отображаемые параметры сети U, I, S, P, Q, cosφ, tg на ЖК дисплее.
- Отображение характера нагрузки «L» – индуктивный, «С» -емкостной
- Защита конденсаторов, входящих в конденсаторную установку от перенапряжения;
- Режим регулирования автоматический/ручной;
- Алгоритм регулирования:
1. Метод последовательного приближения (PIC-KVAR V.Y XX.01);
Новая версия 2. Метод одновременного включения/отключения ступеней необходимой мощности (PIC-KVAR V.Y XX.02), что дает возможность оптимизировать процесс компенсации. Компенсация достигается одним циклом регулирования и минимальным количеством переключаемых ступеней;
- Программирование ступеней регулирования по заданному алгоритму включения (любой код включения без привязки к определенному выходному каналу)
- Задание режима перекомпенсации или недокомпенсации;
- Полностью программированный сигнальный выход управления;
- Работа с двумя измерительными трансформаторами тока по двум вводам при попеременной работе вводов либо при параллельной работе на общую нагрузку без механического переключения (PIC-KVAR V41201);
- Оперативное отключение конденсаторных батарей;
- Контроль параметров сети с последующим переходом в аварийное состояние в случае превышения нормы.

Регулятор коэффициента реактивной мощности PIC-KVAR Классификация: PIC-KVAR V.Y XX ZZ
Y - количество датчиков в регуляторе (2, 4)
ХХ - количество выходных каналов (06, 12)
ZZ - номер версии
Техническое описание PIC-KVAR V.2.06.01 (2,16 Mb)
Техническое описание PIC-KVAR V.2.12.01 (1,72 Mb)
Техническое описание PIC-KVAR V.4.12.01 (1,67 Mb)
Регулятор коэффициента реактивной мощности PIC-KVAR
Прибор надежен, прост в эксплуатации, легко осваивается специалистами любого уровня подготовки. Регуляторы PIC-KVAR работают более чем на 5000 предприятиях Украины и ближнего зарубежья, таких как Россия, Молдова, Грузия, Туркмения. Автоматизацию процесса компенсации реактивной мощности доверили нашему прибору такие предприятия как «МоторСич», «Донексталь», «УкрТАТНафта», структурные подразделения СБУ, комбинаты мясной и молочной промышленности, агрокомплексы, Здравницы Крыма и Закарпатья, шахты и ГОКи, металлургические комбинаты и многие др. Наши специалисты могут проконсультировать Вас и ответить на все интересующие Вас вопросы относительно регулятора.
Еще один немаловажный момент: Никто не застрахован от ошибок. При монтаже или в процессе эксплуатации любого регулятора могут возникнуть ситуации аварийного выхода его из строя. В кратчайшие сроки наши специалисты произведут ремонт или замену регулятора, что сократит время простоя компенсирующего оборудования.
№ п/п Функции V.2XX01 V.4XX01 V.2XX02 V.4XX02
1
Отображаемые параметры сети U, I, S, P, Q, cos, tg

+

2
Контроль потребляемой мощности по одному питающему вводу

+

3
Контроль потребляемой мощности по двум питающим вводам
- + - +
4
Контроль тока и мощности конденсаторной установки по одному присоединению
- + - +
5
Контроль максимальной полной мощности по присоединению

+

6
Контроль мощности по стороне ВН (6,3 и 10,5 кВ) и НН (0,4 кВ)
ВН под заказ + ВН под заказ +
7
Защита конденсаторов от перенапряжения (с гистерезисом)

+

8
Алгоритм регулирования "метод последовательного приближения"

+

-

9
Алгоритм регулирования "метод одновременного включения/отключенияступеней, необходимой мощности"

-

+

10
Режим регулирования автоматический/ручной

+

11
Отсутствие жесткого соотношения между ступенями регулирования

+

12
Возможность задания перекомпенсации или недокомпенсации

+

13
Возможность учета коэффициента К=3 ("Методика расчета платы за перетоки реактивной электроэнергии между энергопоставляющей организацией и ее потребителями", утвержденная указом Министерства топлива и энергетики Украины от 17 января 2002 года №19, зарегистрированная в Министерстве юстиции Украины 1 февраля 2002 года за № 93/6381.)

+

14
Автоматическое отслеживание перехода с одного питающего кабеля (ввода) на другой (без применения механических переключателей)
- + - +
15
Возможность быстрого пошагового отключенитя конденсаторных батарей

+

Возможные схемы включения



Включение регулятора PIC-KVAR V2.XXZZ

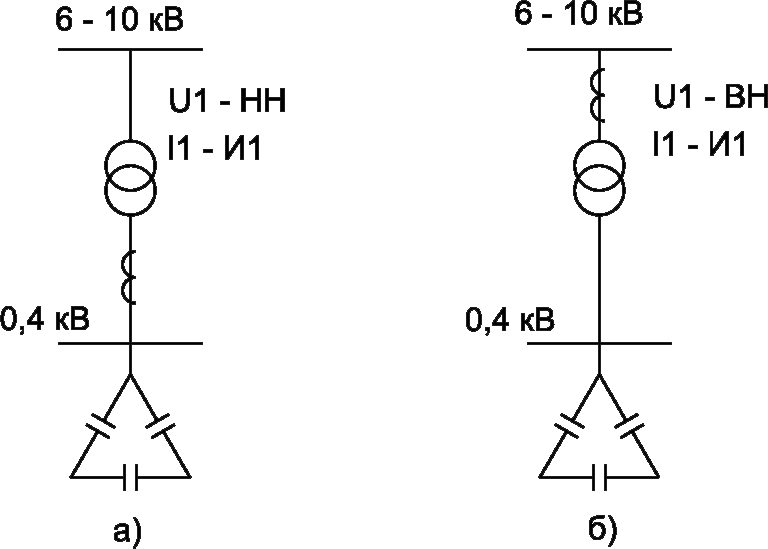

Схема включения PIC-KVAR V.2XXZZ

Включение регулятора PIC-KVAR V4.XXZZ

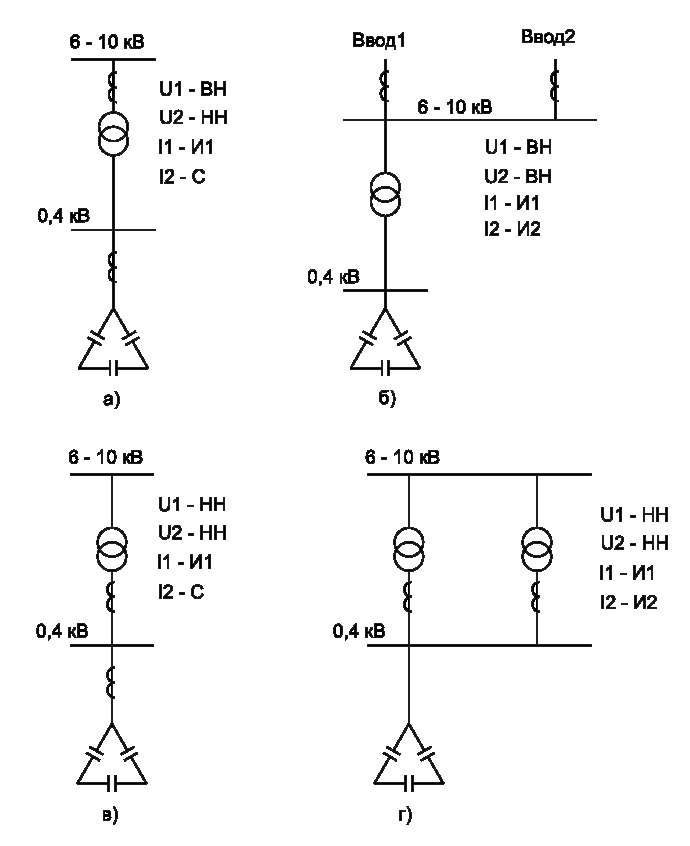

Схема включения PIC-KVAR V.4XXZZ
