Низковольтные конденсаторные установки типа КРПН-0,4

Конденсаторная установка КРПН-0,4 Конденсаторная установка предназначена для компенсации реактивной мощности и повышения коэффициента мощности электроустановок промышленных предприятий и распределительных сетей и для автоматического регулирования реактивной мощности в сетях напряжением 0.4 кВ частоты 50 Гц.
Конденсаторные установки предназначены для работы в закрытых помещениях либо на отрыктых площадках (в зависимости от исполнения согласно ГОСТ 15150-69) в следующих условиях:

- интервал температур от минус 20 до плюс 40 градусов С;
- относительная влажность воздуха до 80% при температуре 20 градусов С;
- высота над уровнем моря не более 1000 м;
- окружающая среда невзрывоопасная, не содержащая токоведущей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

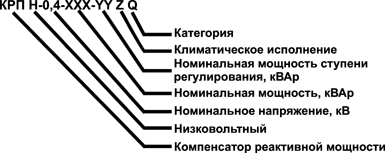

Структура условного обозначения типономинала установок расшифровывается следующим образом:

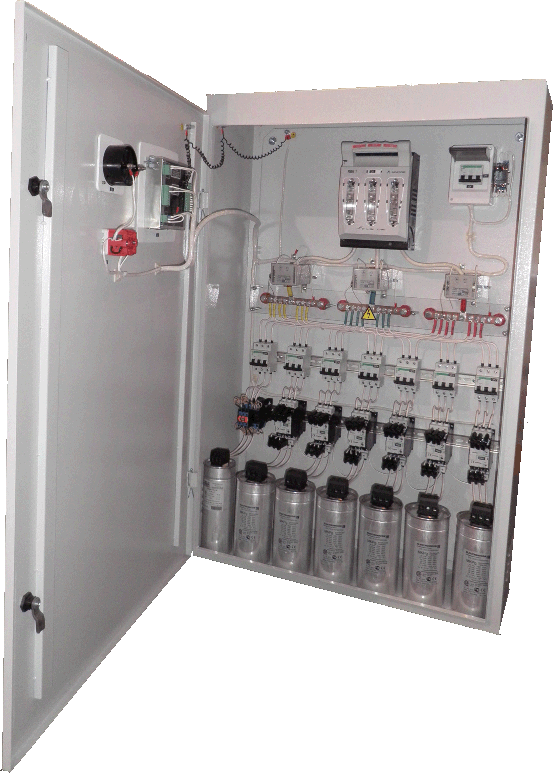

Установки представляют собой электротехнические шкафы, в которых размещены аппаратура управления, измерения, сигнализации и конденсаторы.Конденсаторная установка КРПН-0,4
Конденсаторы типа "МКР" имеют встроенные разрядные резисторы, работают конденсаторы при естественном охлаждении.

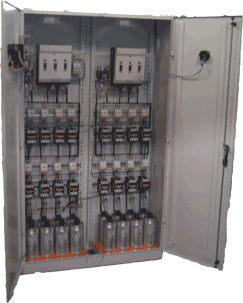

Конденсаторная установка КРПН-0,4Установки обеспечивают удобное подключение кабеля с вводом как сверху, так и снизу, а также шинный ввод сверху.
Установки предназначены для одностороннего обслуживания.
В установках имеется болт для подсоединения переносного заземления.
Контактные соединения соответствуют требованиям ГОСТ 10434-82.
Установки оснащены регулятором PIC-KVAR для автоматического регулирования включения секций конденсаторных батарей.
Защита от токов короткого замыкания в установках осуществляется: плавкими предохранителями и автоматами защиты в цепях подключения конденсаторов и автоматом защиты в цепях управления пускателями.
Установки имеют сигнальные индикаторы, указывающие наличие напряжения на них и индикаторы, указывающие о включении каждой ступени регулирования, расположенные на панели управления регулятора.
Для создания защитного разрыва цепи при проведении ремонтных работ на месте эксплуатации в установках установлен рубильник - предохранитель FA.
Для включения и отключения конденсаторов в установках применены пускатели типа КМИ (или CNK).
Регулятор обеспечивает работу установки в режиме автоматического или ручного управления. Выбор режима управления осуществляется кнопкой, расположенной на передней панели регулятора.
В режиме автоматического управления, при изменении значения реактивной мощности, регулятор производит включение и отключение ступеней регулирования автоматически с заданной выдержкой времени.
В режиме ручного управления включение и отключение производится вручную нажатием соответствующих кнопок на панели регулятора.
Включение и отключение осуществляется с выдержкой времени в диапазоне 15-300 с.
При включении и отключении ступеней установок осуществляется световая индикация светодиодами, расположенными на лицевой панели регулятора.



№ п/п Наименование и тип конденсаторной установки Мощность*, кВАр Ступень регулирования**, кВАр Габаритные размеры
1 КРПН-0,4-25-5 У3 25 5 1000x600x300
2 КРПН-0,4-50-10 У3 50 10 1000x600x300
3 КРПН-0,4-80-10 У3 80 10 1000x600x300
4 КРПН-0,4-90-10 У3 90 10 1200x600x300
5 КРПН-0,4-110-10 У3 110 10 1200x600x300
6 КРПН-0,4-140-20 У3 140 20 1200x600x300
7 КРПН-0,4-150-10 У3 150 10 1800x600x450
8 КРПН-0,4-200-20 У3 200 20 1800x600x450
9 КРПН-0,4-220-20 У3 220 20 1800x600x450
10 КРПН-0,4-260-20 У3 260 20 1800x600x450
11 КРПН-0,4-320-20 У3 320 20 1800x600x450
12 КРПН-0,4-360-20 У3 360 20 1800x600x450
13 КРПН-0,4-400-40 У3 400 40 1800x600x450
14 КРПН-0,4-480-40 У3 480 40 1800x600x450
15 КРПН-0,4-520-40 У3 520 40 1800x600x450
16 КРПН-0,4-525-25 У3 525 25 1800x600x450
17 КРПН-0,4-600-50 У3 600 50 1800x600x450
* Возможно изготовление иных типономиналов под индивидуальный проект заказчика до 1500 кВАр
**Мощность ступени регулирования может изменяться в зависимости от требований заказчика.
