Конденсаторы связи и отбора мощности - СМПВ,
СМПВ-66, СМПВ-100
Назначение:
-
*для обеспечения высокочастотной связи на частотах
от 36 до 750 кГц в линиях электро-передач
переменного тока частоты 50 и 60 Гц;
-
**для комплектования делителей емкостных трансформаторов
напряжения, обеспечения высокочастотной связи по линиям
электропередач переменного тока частоты
50 Гц напряжением 500, 750 и 1150 кВ, для
телемеханики, защиты, измерения напряжения и отбора мощности;
-
*** для отбора мощности.
| Типономинал |
Номинальное напряжение, кВ |
Емкость связи, нФ |
Емкость отбора мощности, нФ |
Диаметр, мм |
Длина пути утечки внешней изоляции, см, не менее |
Высота, мм |
Масса, кг |
| СМ-66/3-4,4 У1,ХЛ1,Т1* |
66/3 |
4,4 |
- |
280 |
155 |
890 |
68 |
| СМБ-66/3-4,4 У1,ХЛ1,Т1* |
| СМП-66/3-4,4 У1,ХЛ1,Т1* |
1300 |
106 |
| СМПБ-66/3-4,4 У1,ХЛ1,Т1* |
| СМВ-66/3-4,4 У1,ХЛ1,Т1* |
935 |
68 |
| СМБВ-66/3-4,4 У1,ХЛ1,Т1* |
| СМПВ-66/3-4,4 У1,ХЛ1,Т1* |
1345 |
106 |
| СМПБВ-66/3-4,4 У1,ХЛ1,Т1* |
| СМ-110/3-6,4 У1,Т1* |
110/3 |
6,4 |
220 |
1170 |
100 |
| СМ-110/3-6,4 ХЛ1* |
1380 |
125 |
| СМВ-110/3-6,4 У1,Т1* |
1215 |
100 |
| СМВ-110/3-6,4 ХЛ1* |
1425 |
125 |
| СМБ-110/3-6,4 У1,ХЛ1,Т1* |
300 |
1380 |
| СМБВ-110/3-6,4 У1,ХЛ1,Т1* |
1425 |
| СМП-110/3-6,4 У1,Т1* |
220 |
1580 |
140 |
| СМП-110/3-6,4 ХЛ1* |
1790 |
165 |
| СМПВ-110/3-6,4 У1,Т1* |
1625 |
140 |
| СМПВ-110/3-6,4 ХЛ1* |
1835 |
165 |
| СМПБ-110/3-6,4 У1,ХЛ1,Т1* |
300 |
1790 |
| СМПБВ-110/3-6,4 У1,ХЛ1,Т1* |
1835 |
| СМВ-110/√3-6,4 У1, ХЛ1,Т1*1) |
314 |
285 |
1320 |
135 |
| СМБВ-110/√3-6,4 У1,ХЛ1,Т1*1) |
| СМП-110/√3-6,4 У1,ХЛ1,Т1*1) |
1705 |
195 |
| СМПБ-110/√3-6,4 У1,ХЛ1,Т1*1) |
| СМПВ-110/√3-6,4 У1,ХЛ1,Т1*1) |
1750 |
| СМПБВ-110/√3-6,4 У1,ХЛ1,Т1*1) |
| СМ-133/3-18,6 У1* |
133/3 |
18,6 |
450 |
400 |
1445 |
340 |
| СМВ-133/3-18,6 У1* |
1490 |
| СМП-133/3-18,6 У1* исполнение 1 |
1860 |
420 |
| СМП-133/3-18,6 У1* исполнение 2 |
480 |
| СМБ-133/3-18,6 У1* |
1445 |
340 |
| СМБВ-133/3-18,6 У1* |
1490 |
| СМПБ-133/3-18,6 У1* исполнение 1 |
1860 |
420 |
| СМПБ-133/3-18,6 У1* исполнение 2 |
480 |
| СМ-166/3-14 У1,ХЛ1,Т1* |
166/3 |
14,0 |
1445 |
340 |
| СМВ-166/3-14 У1,ХЛ1,Т1* |
1490 |
| СМП-166/3-14 У1,ХЛ1,Т1* исполнение 1 |
1860 |
420 |
| СМП-166/3-14 У1,ХЛ1,Т1* исполнение 2 |
480 |
| СМБ-166/3-14 У1,ХЛ1,Т1* |
1445 |
340 |
| СМБВ-166/3-14 У1,ХЛ1,Т1* |
1490 |
| СМПБ-166/3-14 У1,ХЛ1,Т1* исполнение 1 |
1860 |
420 |
| СМПБ-166/3-14 У1,ХЛ1,Т1* исполнение 2 |
480 |
| СМИ-166/3-14 У1** |
730 |
350 |
1375 |
750 |
| СОМИ-166/3+15-14+107 У1** |
166/3+15 |
107 |
350+46 |
2175 |
1100 |
| СМИ-188/3-12 У1** |
188/3 |
12,0 |
- |
350 |
1375 |
750 |
| СОМИ-188/3+15-12+105 У1** |
188/3+15 |
105 |
350+46 |
2175 |
1100 |
| ОМП-15-107 У1,ХЛ1,Т1*** исполнение 1 |
15,0 |
- |
107 |
450 |
46 |
862 |
245 |
| ОМП-15-107 У1,ХЛ1,Т1*** исполнение 2 |
305 |
1) — конденсаторы
изготавливаются в армированной покрышке, в номере
конденсатора указана буква «А».

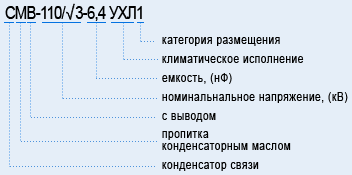

Конденсаторы удовлетворяют
требованиям ГОСТ 15581—80 и МЭК 358.
Изготавливаются в фарфоровых покрышках, пропитаны экологически
безопасной диэлектрической жидкостью. Конденсаторы, имеющие
в обозначении типа букву «П», содержат в своей конструкции
изолирующую подставку для установки на фундаменте,
а имеющие букву «В» — вывод для присоединения аппаратного
зажима ошиновки. Изолирующие подставки в составе конденсаторов
изготавливаются в неармированных покрышках.
|
