Компенсирующие и фильтрующие конденсаторы высокого напряжения ZEZ SILCO (Чешская республика)



Использование и конструкция

Конденсаторы предназначены для компенсации реактивной мощности и для фильтрации высших гармоник. Конструкция диэлектрика в исполнении all-film (цельнопленочная). Диэлектрик - полипропиленовая пленка, пропитаная синтетической жидкостью, известной под коммерческим названием "ЯРИЛЕК", безопасной для здоровья и экологии. Электродами выступает алюминиевая фольга. Каждый элемент защищен внутренним предохранителем. Подключение активной части и трехфазных конденсаторов выполнено по схеме "звезда" и обозначено "Y". Конденсаторы имеют встроеные розрядные резисторы, которые понижают напряжение на выходных контактах конденсатора до 50В за 5 минут. У конденсаторов очень низкие потери. Конденсаторы сконструированы по международным действующим стандартам.

Технические данные

Номинальная частота
50/60 Гц
Номинальная мощность
25-500 кВАр
Номинальное напряжение
1,0-24 кВ
Потери
0,15 W/кВАр
Пропитка
M-DBT - смесь моно и дибензилтоуэла
Температурная категория
-40 оС (мах. температура окружающей среды +50 оС)
Стандарт
МЕК 60871-1-2/97
  • Использованная пропитка не содержит ни РСВ ни других токсичных веществ, биологически разлагается и имеет очень хорошие электрические свойства.
  • Трехфазные и однофазные конденсаторы находятся в полностью изолированых корпусах.
  • На заказ возможна поставка конденсаторов с одним полюсом на корпусе.
  • Конденсаторы преднозначены для внутренней установки. На заказ возможна поставка конденсаторов наружного исполнения со степенью защиты IP 42(до 12 кВ)

Трехфазные компенсирующие конденсаторы типа CPEFS 23..., 3х6,3 кB, внутреннее исполнение, подключениеY, уровень изоляции 20/60 кВ
Номинальная мощность, кВАр Номинальная емкость, мкФ Габариты, мм Hxh Масса, кг Рис. №
25 3х2 290х468 27 1
33,3 3х2,67 290х468 27 1
50 3х4 290х468 27 1
66,7 3х5,35 350х528 32 1
75 3х6 350х528 32 1
100 3х8 410х588 37 1
133 3х10,7 470х648 42 1
150 3х12 580х760 50 1
167 3х13,4 580х760 50 1
200 3х16 580х760 50 1
250 3х20 670х848 56 1
300 3х24,1 830х1008 70 1
400 3х32,1 995х1173 80 1
450 3х36,1 955х1173 85 1
500 3х40,1 955х1173 85 1

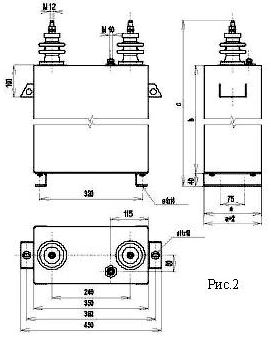

Однофазные компенсирующие конденсаторы типа CUEFS 23..., 6,3 кB, внутреннее исполнение, подключение I, уровень изоляции 20/60 кВ
Номинальная мощность, кВАр Номинальная емкость, мкФ Габариты, мм Hxh Масса, кг Рис. №
25 2 290х468 26 2
33,3 2,67 290х468 26 2
50 4 290х468 26 2
66,7 5,35 290х468 26 2
75 6 290х468 26 2
100 8 290х468 26 2
133 10,7 350х528 32 2
150 12 410х588 35 2
167 13,4 410х588 35 2
200 16 470х648 40 2
250 20 580х758 48 2
300 24,1 670х848 55 2
400 32,1 830х1008 68 2
450 36,1 955х1173 68 2
500 40,1 955х1173 68 2

Однофазные компенсирующие конденсаторы типа CUEFS 23..., 7,35 кB, внутреннее исполнение, подключение I, уровень изоляции 28/75 кВ
Номинальная мощность, кВАр Номинальная емкость, мкФ Габариты, мм Hxh Масса, кг Рис. №
25 1,5 290х510 27 2
33,3 2 290х510 27 2
50 2,9 290х510 27 2
66,7 3,9 290х510 27 2
75 4,4 290х510 27 2
100 5,9 410х630 32 2
133 7,8 410х630 36 2
150 8,8 470х690 41 2
167 9,8 470х690 41 2
200 11,8 580х800 49 2
250 14,7 670х890 56 2
300 17,7 740х960 61 2
400 23,6 995х1215 80 2

Однофазные компенсирующие конденсаторы типа CUEFS 23..., 11 кB, внутреннее исполнение, подключение I, уровень изоляции 28/75 кВ
Номинальная мощность, кВАр Номинальная емкость, мкФ Габариты, мм Hxh Масса, кг Рис. №
25 0,7 290х510 28 2
33,3 0,9 290х510 28 2
50 1,3 290х510 28 2
66,7 1,8 290х510 28 2
75 2 300х520 29 2
100 2,6 410х630 38 2
133 3,5 470х690 43 2
150 3,9 580х800 43 2
167 4,4 580х800 51 2
200 5,3 580х800 51 2
250 6,6 670х890 57 2
300 7,9 830х1060 61 2
400 10,5 995х1215 81 2

Однофазные компенсирующие конденсаторы типа CUEFS 23..., 3,64 кB, внутреннее исполнение, подключение I, уровень изоляции 20/60 кВ
Номинальная мощность, кВАр Номинальная емкость, мкФ Габариты, мм Hxh Масса, кг Рис. №
25 6 200х378 20 2
33,3 8 200х378 20 2
50 12 290х468 26 2
66,7 16 290х468 26 2
75 18 290х468 26 2
100 24 300х478 27 2
133 32 410х588 35 2
150 36 410х588 35 2
167 40 470х648 40 2
200 48 580х758 48 2
250 60,1 670х848 55 2
300 72,1 740х918 60 2
400 96,1 995х1173 80 2

Однофазные компенсирующие конденсаторы типа CUEFS 23..., 4,2 кB, внутреннее исполнение, подключение I, уровень изоляции 20/60 кВ
Номинальная мощность, кВАр Номинальная емкость, мкФ Габариты, мм Hxh Масса, кг Рис. №
25 4,5 200х378 20 2
33,3 6 200х378 20 2
50 9 200х378 20 2
66,7 12 290х468 26 2
75 13,5 290х468 26 2
100 18 290х468 26 2
133 24 350х528 31 2
150 27,1 410х588 35 2
167 30,1 410х588 35 2
200 36,1 470х648 40 2
250 45,1 580х758 48 2
300 54,1 670х848 55 2
400 72,2 830х108 67 2
