Конденсаторы делительные - ДМК

Конденсаторы делительные

Назначение:
— *для выравнивания напряжения по разрывам дугогасительных камер высоковольтных выключателей; в других аппаратах на линиях электропередач высокого напряжения переменного тока;
— **для выравнивания напряжения по разрывам дугогасительных камер высоковольтных выключателей комплектных распределительных устройств с элегазовой изоляцией.

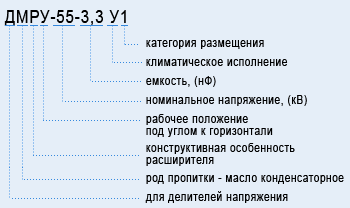

Структура условного обозначения

Типономинал Номинальное значение Длина пути утечки внешней изоляции, см Диаметр, мм Высота, мм Масса, кг
Напряжение, кВ Частота, Гц Емкость, нФ
ДМРУ-55-3,3 У1,ХЛ1,Т1* 55 50, 60 3,3 155 280 890 70
ДМРУ-60-2,2 У1,ХЛ1,Т1* 60 2,2
ДМРУ-60-2,6 У1,ХЛ1,Т1* 2,6
ДМРУ-80-1,0 У1,ХЛ1,Т1* 80 1,0
ДМК-80-4,4 УХЛ1,Т1* 4,4
ДМК-190-0,5 УХЛ1,Т1* 190 0,5 300 330 1380 130
ДМК-190-1,1 УХЛ1,Т1* 1,1
ДМК-190-1,4 УХЛ1,Т1* 1,4
ДМК-190-1,6 УХЛ1,Т1* 1,6
ДМК-200-1000 УХЛ1,Т1* 200 1,0 450 245 2280 175
ДМЭ-125-0,56 ** 125 0,56 - 93 605 12,5

Конденсаторы типа ДМРУ, ДМК изготавливаются в фарфоровых покрышках и пропитаны экологически безопасной диэлектрической жидкостью.

Конденсатор ДМЭ изготавливается в лавсаноэпоксидном цилиндре и пропитан экологически безопасной диэлектрической жидкостью.
